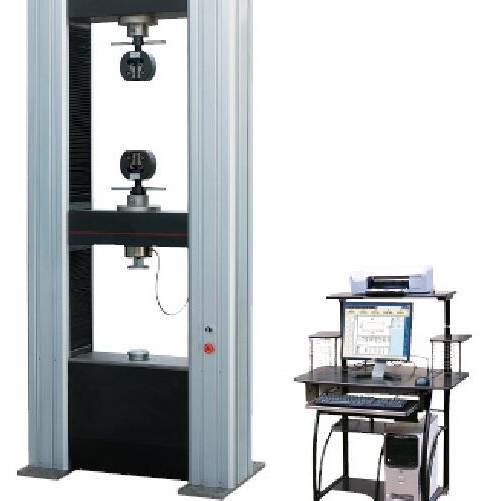

WDW-20T土工布拉伸穿刺試驗機 梯形法撕破強力試驗 WDW-20T土工布拉伸穿刺試驗機 梯形法撕破強力試驗用于各種玻纖土工布、機織土工布、稀松機織土工布、非織造土工布、復合土工布、針織土工布和氈墊、塑料經編土工布、T**G單向拉伸塑料土工格柵、TGSG雙向拉伸塑料土工格柵、塑料土工網(CE121,CE131,CE15工程網和DN1, HF10排水網)、土工網狀物、松散結構材料、土工合成材料，干態、調濕和浸濕狀態，進行拉伸、頂破、刺破等力學性能指標的測試及研究。 試驗測試項目：拉斷力、拉伸強度、頂壓力、頂破強力、位移、頂破位移、預負荷伸長率、負荷伸長率、2％伸長率、5％伸長率、標稱伸長率、割線模量、平均值和異變系數、拉伸蠕變、拉伸蠕變斷裂。 依據GB及ISO、JIS、ASTM、DIN、BS等***進行試驗和提供檢測數據。 →增加附具，可完成多類材料拉伸、壓縮、彎曲試驗； 1.各種橡膠、塑料、薄膜等非金屬材料、復合材料的拉伸、壓縮、彎曲試驗。 2.各種金屬、薄金屬、絲材、細線、纖維、彈性體、泡沫材料性能試驗。 3.紡織、食品、藥品、化妝品、生物材料性能試驗。 4.電子部件的拉脫、剝離、焊接強度試驗。 5.印刷電路板的剝離、彎曲強度、緊固件性能試驗。 6.木制品、紙產品、膠片樣品等非金屬材料試驗。 7.應力松弛試驗及粘合劑強度試驗。
土工布拉伸穿刺試驗機依據標準： →GB/T13763-土工布梯形法撕破強力試驗方法； →GB/T19470-2004土工合成材料 塑料土工網； →JT/T520-公路工程土工合成材料.短纖針刺非織造土工布； →GB/T17690-塑料扁絲編織土工布； →GB/T1040.1-塑料拉伸性能測定***部分：試驗方法總則； →JTJ239-水運工程織物應用技術規范； →JC839.1-玻璃纖維土工格柵路面用； →GB/T17637-土工布及其有關產品 拉伸蠕變和拉伸蠕變斷裂性能的測定； →GB/T14800-2010土工合成材料靜態頂破試驗（CBR法）；ISO12236：2006，IDT； →GB/T21825-2008玻璃纖維土工格柵； →GB/T15788-2005土工布及其有關產品 寬條拉伸試驗； →GB/T17689-2008土工合成材料 塑料土工格柵； →SL235-2012土工合成材料測試規程； 土工布拉伸穿刺試驗機主要技術指標： WDW-T系列，5kN/10kN/20kN/30kN/50kN/100kN微機控制土工材料試驗機 | 1 | 試驗力 | 5kN/10kN/20kN | 30kN/50kN | 100kN | 2 | 試驗機級別 | 0.5級 / 1級 | 3 | 負荷測量范圍 | 0.4%～***FS（0.5級）/1%～***FS（1級） | 4 | 示值相對誤差 | ±0.5%（0.5級）/±1.0%以?xún)?nèi)（1級） | 5 | 試驗力分辨力 | 1/±300000FS（全程分辨力不變） | 6 | 變形測量范圍 | 0.4%～*** | 7 | 力控速率調節范圍 | 0.005%～5%FS/S | 8 | 力控速率控制精度 | 速率<0.05%FS時，為±1%設定值以?xún)?nèi)； 速率≥0.05%FS時，為±0.5%設定值以?xún)?nèi)； | 9 | 變形速率調節范圍 | 0.005～5%FS/s； | 10 | 變形速率控制精度 | 速率＜0.05%FS/s時，為設定值的±1%以?xún)?nèi)； 速率≥0.05%FS/s時，為設定值的±0.5%以?xún)?nèi)； | 11 | 位移速率調節范圍 | 0.001～500mm/min；（可定制高速系統0.001～2000mm/min） | 12 | 位移速率控制精度 | 為設定值的±0.2%以?xún)?nèi)； | 13 | 恒力、恒變形、恒位移控制范圍 | 0.5%～***FS | 14 | 恒力、恒變形、恒位移控制精度 | 設定值≥10%FS時，為設定值的±0.5%以?xún)?nèi) 設定值＜10%FS時，為設定值的±1%以?xún)?nèi) | 15 | 有效試驗跨度 | 400mm | 400mm | 500mm | 16 | 橫梁移動行程 | 1000mm | 1000mm | 1200mm | 17 | 電源電壓 | ～220V±10% 50Hz（須可靠接地） | 18 | 機器功率 | 400W | 750W | 2000W | 19 | 載荷機架尺寸(LWH) | 860x460x1750mm | 940x520x1850mm | 1050x560x2150mm | 20 | 機器重量 | ≈300kg | ≈500kg | ≈800kg |
|
|
|
|
|
|
土工布拉伸穿刺試驗機主要配置： 名 稱 | 內 容 | 備 注 | 載荷機架 | 高剛性、高穩定性、門式載荷機架 | 1臺 | 驅動系統 | 進口交流伺服電機及驅動器 | 1套 | 測控系統 | 全數字閉環、多通道、多功能、易操控 | 1套 | 測力傳感器 |
| 1支 | 手持控制器 |
| 1只 | ***附具 | 土工材料拉伸、頂破、刺破 | 1套 | 壓縮附具 |
| 1套 | 計算機 | 主流品牌 | 1臺 | 隨機工具 |
| 1套 | 技術資料 | 說明書、裝箱單、合格證、服務單 | 1套 | 試驗機軟件 | 中文版/可定制英文版 | 1套 |
標簽：土工布拉伸穿刺試驗機
|
